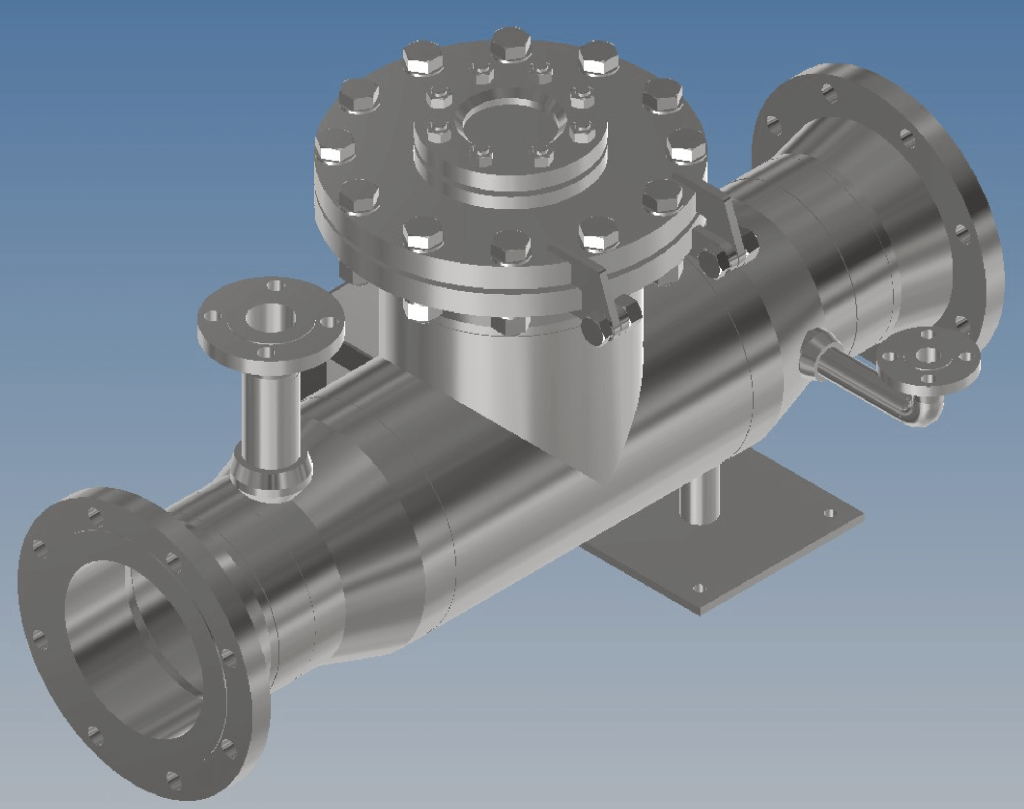

Voor LBC Tank Terminals ontwierp Redworx een nieuwe pig catcher. Dit is een belangrijk onderdeel in leidingsystemen waarin verschillende chemicaliën worden verwerkt. De klant had al een ruwe schets. Redworx werd gevraagd om het ontwerp verder uit te werken en te zorgen voor volledige certificering. Het resultaat: een systeem dat voldoet aan ASME B31.3 – process piping en de PED, en klaar is voor productie.
LBC Tank Terminals biedt opslag voor vloeibare chemicaliën. Vanuit deze tanks worden producten overgeladen naar schepen, treinen of vrachtwagens. Omdat er verschillende stoffen door dezelfde leidingen gaan, moeten die goed gereinigd worden om vermenging te voorkomen.
Daarbij wordt een ‘pig’ gebruikt – een flexibele prop die onder druk door de leiding wordt gestuurd. De pig duwt restvloeistoffen vooruit en maakt de leiding schoon. Aan het eind van het traject wordt de pig opgevangen in een pig catcher.
LBC vroeg Redworx om het grove ontwerp technisch te toetsen en volledig af te ronden. Belangrijke eisen waren:
Redworx nam het hele traject op zich: ontwerp, sterkteberekeningen, risicoanalyse, gebruikshandleiding, product omschrijving en alle vereiste documentatie voor certificering.
Het ontwerp moest niet alleen voldoen aan alle technische normen, maar ook praktisch zijn in het dagelijks gebruik. Denk aan veilig openen, eenvoudige bediening en volledige drainage van restvloeistoffen. Daarnaast is het systeem zo ontworpen dat het naadloos aansluit op de bestaande installatie van LBC.
Bij de materiaalkeuze is gebruikgemaakt van een bestaande PMA (Particular Materials Appraisal). Hierdoor konden eerder geteste combinaties van druk dragende onderdelen direct worden toegepast binnen de geldende PED-richtlijnen. Dit versnelde het certificeringstraject en maakte extra beproevingen overbodig – zonder in te leveren op veiligheid of kwaliteit.
Het project werd uitgevoerd door het team van Redworx. Henk was verantwoordelijk voor het 3D-ontwerp en de werktekeningen. Jeroen verzorgde de technische documentatie, de afstemming met de klant en het contact met de Notified Body (LRQA). Door korte lijnen en duidelijke communicatie kon het ontwerp snel worden goedgekeurd en klaargemaakt voor certificering.
Redworx levert technische oplossingen die werken – veilig, gecertificeerd en praktijkgericht. Of het nu gaat om chemische installaties, PED-trajecten of complexe leidingontwerpen: wij denken mee vanaf de eerste schets tot de oplevering.
